一、技术参数
1.主机外形尺寸（LXWXH）：1800×1200×1750mm
2.线架外形尺寸（LXWXH）：1800×1800×1400mm(换线不需要调整张力)
3.线架外形尺寸（LXWXH）：1600×1500×1300mm（换线需要调整张力）
2.设备重量（Kg）：1500kg
3.工作气压：0.6~0.8MPA
4.工作电源：220V±10%， 50/60Hz
5.总功率：2.5KW
6.适用线径：φ0.10mm～φ0.51mm
7.定子直径: Ф40～Ф255mm（特殊可定做）
8.定子叠厚: 6~40mm（特殊可定做）
9.定子规格: 198、200、253、255全面兼容（槽数任意）

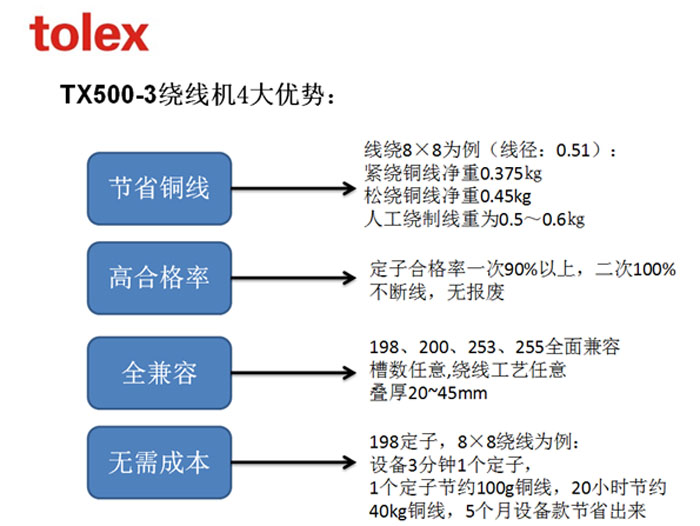

二.性能特点：
1、设备设计时预留超前的设计空间，保证10年内设备不被淘汰；
a)旋转定子机构预留尺寸可以满足定子尺寸厚度及大小变化；
b)过线机构预留多达20条0.51漆包线同时通过；
c)绕线伺服马达预留20条铜线所需最大扭矩；
d)绕线工艺预留多达32000步程序可调,任意绕线工艺都可以实现；
e)导线块伺服驱动前后，保证不管定子尺寸如何变化，只需改变
参数即可设定；
f)推线机构保证跨线距离不管工艺如何变化，改变位置参数即可；
2、设备设计时保证稳定性，单位时间内为客户带来最大效率；
a)全部电器选用进口件；
b)全部机械标准件丝杆、导轨选用进口件；
c)设备机构设计及加工要求严格，单一零件经过严密3次检测；
3、设备设计时保证最省铜线，保证客户利益最大化；
a)有了推线机构，保证跨线时松紧合适，槽内空间均匀，从而
保证铜线利用最大化；
b)放线架单根张力控制，保证每根铜线都有张力，从而保证每根
铜线不会突发松弛；
c)剪线机构最低化，保证线头无过多多余铜线；
4、设备设计时保证最少人工干预，节约人力资源；
a)员工只需取放定子即可，其他交给设备完成；
b)设备预留机械手取放定子，方便后续导入全自动生产。

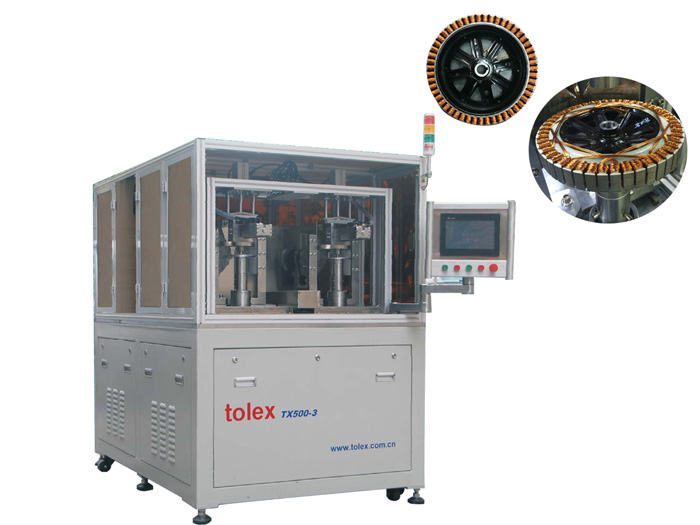

三、TX500-3绕线机配置分类：
A、基本型配置
1、标配换线需要调整张力放线架（张力由压棉机构组成）；
2、标配198或者200定子夹具一套（不兼容200以上定子）；
3、单边定子最大线根数8根，线径0.51；
B、先进型配置
1、标配换线不需要调整张力放线架，配置16组自动张力器；
2、标配198或者200定子夹具一套（不兼容200以上定子）；
3、单边最大线根数8根，线径0.51；
C、全能型配置
1、标配换线不需要调整张力放线架，配置28组自动张力器；
2、标配253或者255定子夹具一套；（向下兼容200及以下定子）；
3、设备机构和软件绕线工艺兼容市面上所有通用定子；
4、单边最大根数14根，线径0.51；
